سنبه ماتریس چیست؟ راهنمای جامع طراحی، انتخاب و کاربرد در صنایع فلزی

اگر در حوزه ماشین‌کاری و شکل‌دهی فلزات فعالیت می‌کنید، می‌دانید که قلب تپنده هر دستگاه پرس‌برک (Press Brake)، مجموعه سنبه و ماتریس (Punch and Die) است. این دو ابزار کلیدی، نه تنها دقت نهایی قطعه تولیدی را تعیین می‌کنند، بلکه نقش مستقیمی در کاهش پدیده “بازگشت فنری” (Springback) و افزایش بهره‌وری خطوط تولید ایفا می‌نمایند. در این مقاله تخصصی، به بررسی عمیق ساختار، متریال و پارامترهای مهندسی این ابزارها می‌پردازیم.

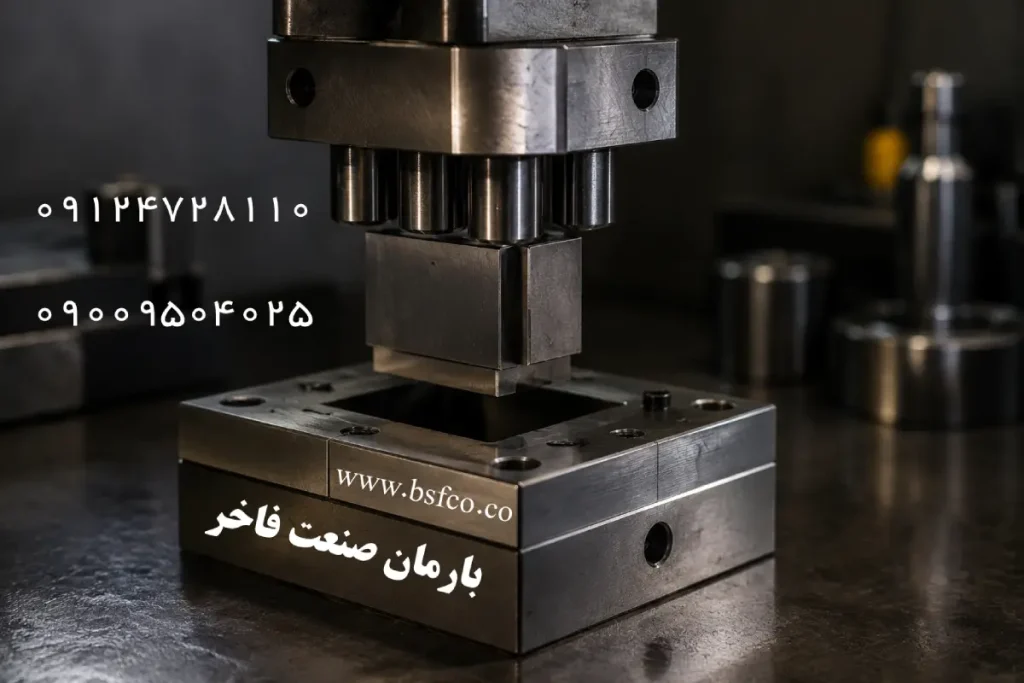

۱. سنبه و ماتریس (Punch and Die)؛ ابزارهای حیاتی در پرس‌کاری

در تعریفی تخصصی، سنبه (Punch) ابزار نر و ماتریس (Die) ابزار ماده‌ای است که با اعمال نیروی فشاری کنترل‌شده، تغییر شکل پلاستیک را در ورق‌های فلزی ایجاد می‌کنند. در فرآیندهای فرم‌دهی و خم‌کاری ورق (Sheet Metal Forming)، این مجموعه تحت تنش‌های مکانیکی شدیدی قرار می‌گیرد.

تفاوت‌های عملکردی در عملیات خم‌کاری

در دستگاه‌های پرس‌برک، سنبه به عنوان ابزار بالایی (Upper Tooling) و ماتریس به عنوان ابزار پایینی (Lower Tooling) شناخته می‌شوند. تعامل میان هندسه سنبه و دهانه ماتریس (V-Opening)، تعیین‌کننده نهایی زاویه خم و شعاع داخلی قطعه است.

۲. بررسی انواع سنبه و ماتریس بر اساس کاربرد

انتخاب ابزار مناسب، بسته به نوع متریال، ضخامت ورق و پیچیدگی پروفیل نهایی متفاوت است. در جدول زیر، خلاصه‌ای از دسته‌بندی ابزارهای صنعتی ارائه شده است:

۳. پارامترهای مهندسی در طراحی سنبه و ماتریس

برای رسیدن به بالاترین کیفیت در خروجی (Quality Assurance)، مهندسین باید به پارامترهای زیر توجه ویژه‌ای داشته باشند:

۳.۱. متریال و عملیات حرارتی (Material Selection)

استفاده از فولادهای آلیاژی نظیر 1.2344 (H13) یا 1.2080 (D2) به دلیل مقاومت به سایش بالا و سختی در دمای بالا، در ساخت سنبه و ماتریس‌های صنعتی استاندارد است. عملیات حرارتی (سخت‌کاری و کوئنچ) باید به گونه‌ای باشد که ضمن حفظ سختی سطحی بالا، چقرمگی (Toughness) مغز ابزار برای مقابله با ضربات پرس حفظ شود.

۳.۲. محاسبات زاویه خم و Springback

یکی از بزرگترین چالش‌ها در مهندسی سنبه ماتریس، کنترل بازگشت فنری است. برای جبران این پدیده، معمولاً زاویه دهانه ماتریس کمی کمتر از زاویه هدف در نظر گرفته می‌شود (Over-bending).

۴. استانداردهای نگهداری و افزایش طول عمر ابزار

عمر ابزار (Tool Life) تابعی مستقیم از دقت ماشین‌کاری و کیفیت نگهداری است.

• بازرسی دوره‌ای: بررسی لبه‌های سنبه برای شناسایی سایش (Wear) یا شکست‌های میکروسکوپی.
• روان‌کاری (Lubrication): استفاده از روان‌کننده‌های مناسب برای کاهش اصطکاک و دما در محل تماس ورق و ماتریس.
• تراز بودن (Alignment): عدم تراز بودن سنبه و ماتریس، عامل اصلی ایجاد پلیسه (Burr) و کاهش دقت ابعادی است.

۵. نقش تکنولوژی در بهبود عملکرد سنبه ماتریس

امروزه با ورود تکنولوژی‌های دیجیتال به صنعت، شبیه‌سازی‌های کامپیوتری (FEA) قبل از ساخت قالب، به امری بدیهی تبدیل شده است. استفاده از نرم‌افزارهای تحلیل المان محدود (مانند Abaqus یا AutoForm)، به مهندسین اجازه می‌دهد توزیع تنش در سنبه ماتریس را به دقت پیش‌بینی کرده و از بروز نقص‌های ساختاری جلوگیری کنند.

۶. بخش سوالات متداول (FAQ)

برای بهبود سئو و پاسخ‌دهی به کاربران (Snippet optimization)، پاسخ‌های زیر را مرور کنید:

۱. اصلی‌ترین تفاوت سنبه و ماتریس در پرس‌برک چیست؟

سنبه (Punch) ابزار متحرک بالایی است که نیرو را به ورق وارد می‌کند و ماتریس (Die) ابزار ثابت پایینی است که وظیفه شکل‌دهی ورق را بر عهده دارد.

۲. چگونه پدیده بازگشت فنری (Springback) را در خم‌کاری کاهش دهیم؟

با استفاده از تکنیک “خم‌کاری بیش از حد” (Over-bending) و انتخاب صحیح شعاع سنبه نسبت به ضخامت ورق، می‌توان این پدیده را کنترل کرد.

۳. بهترین متریال برای ساخت سنبه ماتریس چیست؟

فولادهای ابزاری سردکار یا گرم‌کار با قابلیت سخت‌کاری بالا (مانند فولادهای سری SPK یا H13) بهترین گزینه برای طول عمر بیشتر هستند.

۴. آیا می‌توان از یک سنبه برای ضخامت‌های مختلف ورق استفاده کرد؟

بله، اما باید به محدودیت‌های ظرفیت دستگاه و تغییرات شعاع داخلی خم دقت نمود.

کلام آخر

تخصص در انتخاب و استفاده از سنبه ماتریس باکیفیت، تفاوت میان یک تولیدِ معمولی و تولیدِ کلاس جهانی است. اگر برای پروژه صنعتی خود نیاز به مشاوره تخصصی در انتخاب ابزارآلات فرم‌دهی دارید یا به دنبال راهکارهای بهینه‌سازی فرآیندهای پرسکاری هستید، تیم مهندسی بارمان صنعت فاخر آماده ارائه مشاوره فنی دقیق به شماست.
